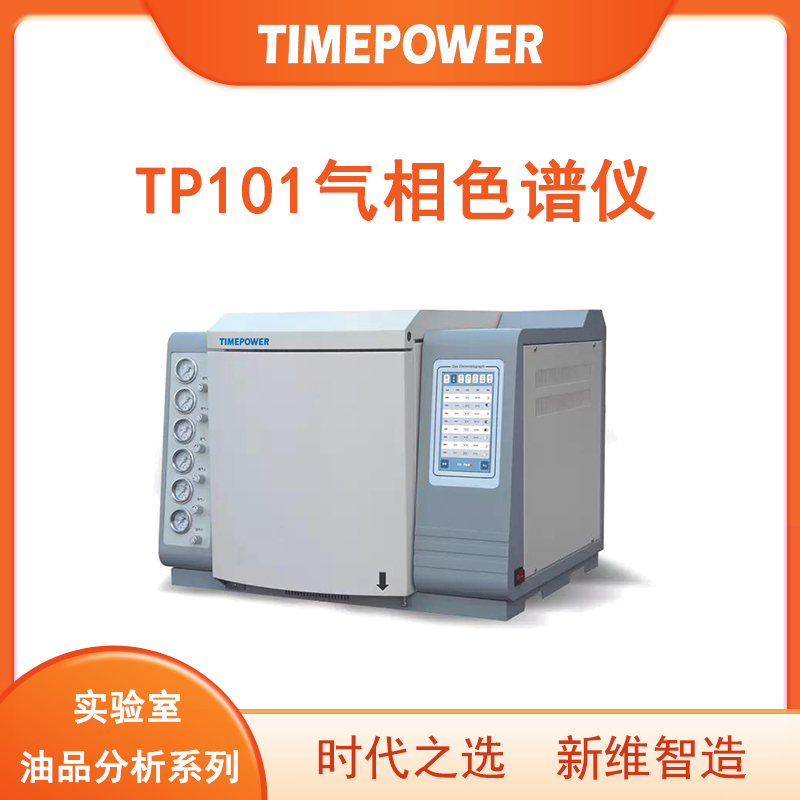

TP101气相色谱仪实验过程详解：绝缘油中溶解气体分析

引言

在电力设备运维领域，绝缘油中溶解气体的组分含量分析是判断充油设备是否存在潜伏性故障的关键技术手段。TP101气相色谱仪依据GB/T17623-2017、DL/T703-2015及GB/T7252-2001等国家标准设计制造，采用多柱并行分析技术，可高效精准测定绝缘油中H₂、CH₄、C₂H₄、C₂H₆、C₂H₂、CO和CO₂等关键气体组分。本文将系统阐述其实验操作流程及技术要点。

一、实验准备阶段

1. 仪器初始化
   • 开启TP101主机电源，系统自动启动WinXP/Win7/Win10兼容工作站软件，通过8吋彩色触摸屏完成人机交互初始化。
   • 微机温度控制系统启动八路独立温控模块，对进样口（250℃）、检测器（300℃）、三根色谱柱（柱箱初始温度50℃）进行预热，利用柱箱自动后开门技术实现近室温精准控制。
2. 网络连接配置
   • 通过仪器内置的3个独立IP地址，同步连接实验室工作站、质检科分管终端及技术监督局远程监控平台，确保多层级实时数据共享。
3. 标准气体校准
   • 注入含已知浓度（如H₂ 50μL/L、CH₄ 100μL/L）的混合标准气体，采用十六阶程序升温模式（50℃→200℃@15℃/min）建立七组分定量校正曲线，验证检测器线性范围（R²≥0.9995）。

二、样品处理与分析流程

1. 绝缘油样采集
   • 使用全玻璃注射器从变压器放油阀取样，遵循DL/T703-2015标准进行油样脱气处理，通过顶空平衡法提取溶解气体。
2. 自动化进样系统
   • 采用六通阀定量进样装置，注入1mL气体样品至气化室，氮气（99.999%纯度）以30mL/min流速作为载气，将样品带入色谱分离系统。
3. 三柱并行分离机制
   • 第一色谱柱（分子筛柱） ：分离H₂、O₂、N₂等小分子气体
   • 第二色谱柱（Plot Q柱） ：分离C₂H₂、C₂H₄、C₂H₆等烃类组分
   • 第三色谱柱（TDX-01柱） ：分离CO、CO₂等含氧气体
   • 各组分在固定相（改性聚乙二醇）与流动相（氮气）间进行动态分配平衡，通过反复吸附/解吸过程实现分离，保留时间差异达秒级精度。
4. 高灵敏度检测系统
   • 分离后的组分依次进入氢火焰离子化检测器（FID）和热导检测器（TCD），信号经16位ADC转换后传输至工作站，采样频率达100Hz。

三、数据处理与故障诊断

1. 智能分析软件
   • 工作站自动调用预置方法库，对色谱峰进行高斯拟合处理，通过保留时间锁定（RTL）技术实现七组分定性识别，峰面积积分相对偏差≤1.5%。
2. 三比值法故障判断
   • 根据GB/T7252-2001导则，计算C₂H₂/C₂H₄、CH₄/H₂、C₂H₄/C₂H₆三组比值，通过编码组合（如021对应高温过热故障）生成诊断报告。
3. 多终端数据同步
   • 分析结果实时推送至质检科终端进行SOP符合性审查，同时上传至技术监督局云平台，支持移动端APP远程调阅。

四、技术优势总结

1. 高效分析能力：单次分析周期≤15分钟，较传统双柱法效率提升40%
2. 模块化设计：色谱柱、检测器等关键部件支持热插拔更换，维护停机时间＜30分钟
3. 抗干扰性能：采用多处理器并行架构，电磁兼容性达IEC 61000-4-6标准Class 3级
4. 溯源体系：内置审计追踪功能，满足ISO 17025实验室认证要求

结语

TP101气相色谱仪通过创新的三柱并行分离技术和全流程数字化管控，实现了绝缘油气体分析的精准化、标准化与智能化。其符合国际电工委员会IEC 60599标准的技术特性，为电力设备状态检修提供了可靠的数据支撑，在特高压电网、核电站等关键领域具有重要应用价值。
