TP631 体积电阻率实验过程详解！

一、实验背景与目的

体积电阻率是衡量绝缘材料电绝缘性能的重要指标，在电力、电子等领域，准确测量绝缘油等材料的体积电阻率对于保障设备安全运行、评估材料质量至关重要。TP631 体积电阻率测定仪作为一种专业的测量设备，能够精确测量绝缘油等样品的体积电阻率。本次实验旨在通过使用 TP631 体积电阻率测定仪，按照标准操作流程，准确测定绝缘油样品的体积电阻率，为相关领域的研究和应用提供可靠数据。

二、实验仪器与准备

（一）实验仪器

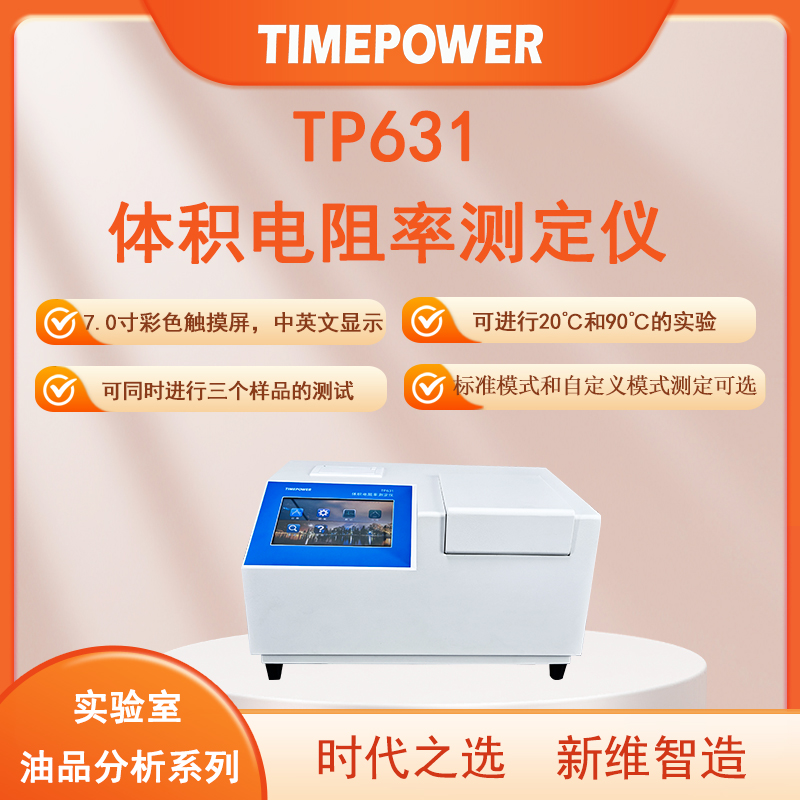

TP631 体积电阻率测定仪，该仪器配备高灵敏度触摸屏，具有多通道测量功能，可同时对多个油样进行测试，且具备仪器自检、参数设置、样品测试、数据查询等多种功能。

（二）实验配件

1. 符合 DL421 - 91 标准的油杯三个，分别对应红色、黄色、蓝色插头，定义为 A 杯、B 杯、C 杯。
2. 随机附带的电源线。
3. 待测绝缘油样品。

（三）仪器安装与检查

1. 配件检查 ：开箱后，按照装箱单仔细核对仪器的型号、规格及附件数量，确保仪器及配件齐全无缺失。
2. 仪器安装
   • 位置选择 ：将仪器放置在平坦、干净、无灰尘的台面上，避免安放在有大的振动、有害气体或有液体滴落的地方。确保电源线所经过的位置接触不到高温或有摩擦的物体。
   • 仪器调试 ：打开仪器包装，检查仪器外壳有无破损。按装箱单核对仪器型号及配件，确认无误后，将仪器平稳地放在实验台面上，用随机附带的电源线插入 AC220V 仪器三芯插座，并确保仪器处于良好的接地状态。

三、实验操作步骤

（一）仪器校准

1. 打开仪器后面的电源开关，仪器自动进入主菜单界面。
2. 在主菜单界面，点击“自检”图标进入仪器自检界面。
3. 按“自检”键，仪器自动进行高端量程自检和低端量程自检，并显示自检结果。高端量程自检结果应为 1.0×10¹¹Ω±15%，低端量程自检结果应为 1.0×10⁷Ω ±10%。
4. 若自检结果不在该范围内，开机后老化 10 分钟后继续校准，直至自检结果在测量范围内，方可进行油样测试试验。按“返回”键退出校准程序，返回主操作界面。

（二）设置测试选项

1. 在主菜单界面，点击“设置”图标进入设置子菜单界面，再点击“测试选项”图标进入测试选项设置界面；或在测试界面按“选项”键进入测试选项设置界面。
2. 测试模式选择 ：仪器设有三种测量模式，即标准 DL421 - 91 模式、标准 DL421 - 2009 模式及自定义模式。通常情况下，选择 DL421 - 91 模式进行油样测量，按测量模式下拉按钮弹出选择菜单进行选择。
3. 预测油杯选择 ：根据实际需求，若不想对 A、B 或 C 油杯进行测定，将对应油杯栏的复选框设为无效状态；设为有效状态则表示将对该油杯进行测试。
4. 预置温度 ：设置测试试样时的温度，绝缘油测量温度通常设为 90℃，抗燃油测量温度设为 20℃。若选择标准模式，按“恢复标准参数”按键可恢复对应标准规定的测试温度。
5. 试验结果自动打印设置 ：确定测试完成后是否自动打印输出试验结果，将结果自动打印复选框设为“有效”或“无效”。
6. 试验结果自动保存设置 ：确定测定完成后是否自动保存试验结果到非易失性存储器中。
7. 油样号设置 ：点击弹出数字键盘直接设置，此项为打印机输出试验报告时的打印输出信息。
8. 保存工作参数设置 ：确认各项参数设置无误后，按“确认”键将本次设置的测试选项参数保存到非易失性存储器中。

（三）样品测试前准备

1. 确保仪器处于良好的接地状态。
2. 从仪器恒温器中取出油杯，按 DL421—91“绝缘油体积电阻率测定法”做好油杯的清洗、干燥工作。将油样注入油杯，油量不得超过杯内油线，然后盖上油杯上盖并装入恒温器中，将三个测试插头分别插入油杯中间电极插孔内。

（四）油样测试

1. 在主菜单界面，点击“测试”图标进入测试界面。
2. 按键操作
   • 按“选项”键可直接进入测试选项设置界面，对测试相关选项进行快速设置。
   • 按“开始测试”键启动仪器运行对油样的测试程序，仪器全自动完成对油样的控温、恒温计时、测试、测试结果输出等流程，无需人工干预。
   • 在控温及恒温阶段，按“跳过”键，仪器跳过控温和恒温计时阶段快速完成对油样进行加压及测试。
   • 在测试过程中，按“停止测试”键，仪器停止运行测试程序，停止控温。
3. 油样测试过程
   • 控温阶段 ：按“开始测试”键后，仪器进入控温阶段，自动控制恒温器温度到设定的温度，显示当前操作为“控温”，当恒温器温度达到预设温度时进入恒温阶段。
   • 恒温阶段 ：仪器自动控制恒温器温度稳定于预设温度，显示当前操作为“恒温”，并对恒温时间进行计时。DL421 - 91 规定的恒温时间为 30 分钟，自定义模式可对恒温时间进行设定。当恒温时间达到规定时间后，进入加压测试阶段。
   • 加压测试阶段 ：仪器按 A、B、C 顺序依次对测试选项中已选择的预测油杯进行加压及测试，并对加压时间进行计时并显示。测试完成后以科学计数法显示测定的试验结果。若自动打印结果项设置为“是”，打印机自动打印测定结果；若自动保存结果项设置为“是”，仪器自动将测定结果保存于非易失性存储器中。
   • 放电阶段 ：仪器对选择的预测油杯测试完毕后，进入放电阶段，此时仪器油杯的正电极通过放电电阻对地短接，释放掉油杯存储的电荷。
4. 重新测试及退出油样测定 ：试样测试完成后，若需重新测试，点击“开始测试”按键，仪器将再次运行加压测试和放电阶段过程完成对油样的重复测试。在油样测试界面中，点击取消图标，仪器退回到主菜单界面，同时控温程序停止后台工作。

（五）试验结果查询

在主菜单界面，点击“数据”图标进入试验结果查询界面，可查询保存在非易失性存储器中的最近 395 次试验的试验结果。

四、实验注意事项

1. 仪器安装和使用过程中，务必确保良好的接地状态，以保障操作安全。
2. 严格按照操作流程进行仪器校准、参数设置和样品测试，避免因操作不当导致测量结果不准确。
3. 在进行油杯清洗、干燥和油样注入等操作时，要遵循相关标准，确保测试的准确性。
4. 测试过程中，避免对仪器进行剧烈振动或碰撞，以免影响测量结果。
5. 定期对仪器进行维护和保养，检查仪器各部件是否正常工作，确保仪器的性能稳定。

五、实验结论

通过本次使用 TP631 体积电阻率测定仪对绝缘油样品进行体积电阻率测量实验，我们按照标准操作流程完成了仪器校准、参数设置、样品测试和结果查询等步骤，获得了准确的体积电阻率测量结果。该仪器操作简便、功能齐全，能够满足绝缘油等材料体积电阻率的测量需求，为相关领域的研究和应用提供了可靠的技术支持。在今后的实验和应用中，我们将继续严格按照操作规程使用和维护仪器，确保测量结果的准确性和可靠性。
