析气性测定仪的安装及样品测试
返回列表 来源: 发布日期: 2022.08.11

图怪兽_3d114921a708b0ba47d2bc2067c27914_34144

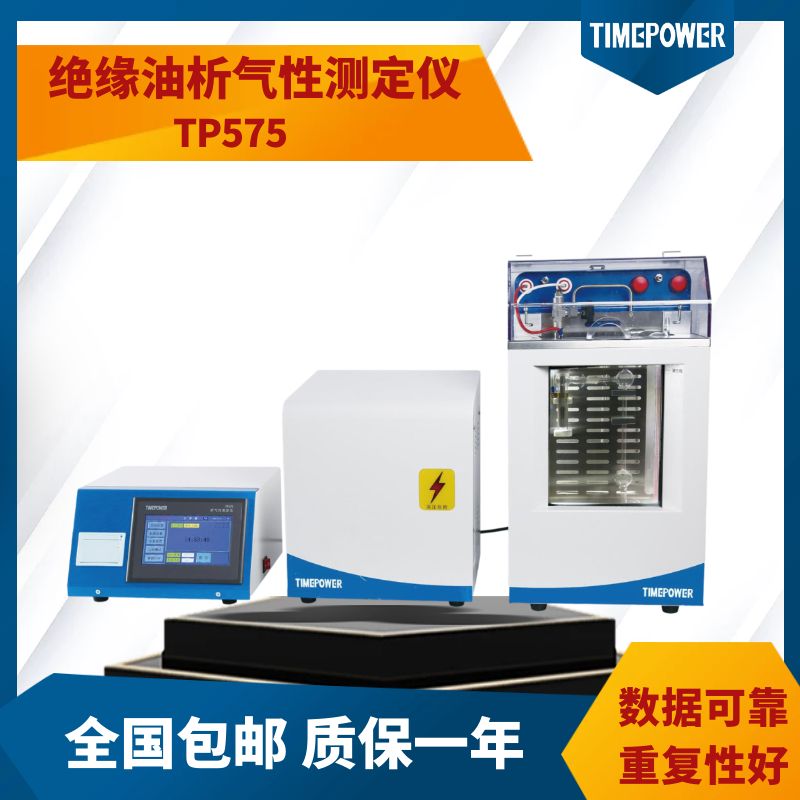

析气性测定仪符合国家标准 GB/T11142-89《绝缘油在电场和电离作用下析气性测定法》,同时符合国家行业标准NB/SH/T0810-2010《绝缘油在电场和电离作用下析气性测定法》,用于测定变压器油在受到强度足以引起在油、气交界处放电的电场作用下,放出\吸收气体倾向的方法。

仪器特点

1)32位系统控制芯片,运行稳定可靠;

2)彩色触摸屏,中文显示的图形界面,向导式操作;

3)析气性测定仪高精度浴温控制,分辨率0.01℃;

4)两种标准选择。方便用户使用;

5)自动储存1000个检测结果。随时查看或打印;

6)电子数控流量计。充气流量自动随标准转换;

7)全部模块化设计。稳定性、可靠性高;

8)检测过程遵守标准规定,数据可靠。重复性好。

9)有外部状态指示灯及提示音。

仪器安装

配件检查

析气性测定仪开箱后,请按装箱单核对仪器的型号、规格及附件数量。

仪器的安装

析气性测定仪安装在带有良好通风装置的实验室或靠近有通风橱的实验台或通风橱内,以便及时排出检测过程中的氢气,确保操作者安全。

位置要求

1)仪器应放置在平坦、干净、无灰尘的台面上;

2)仪器的安放位置应无大的振动;

3)放置仪器的位置应远离有害气体或有液体滴落的地方;

4)确保电源线所经过的位置接触不到高温的或有摩擦的物体;

仪器的安装、启动

1)打开析气性测定仪 包装,检查析气性测定仪 的外壳有无破损;

2)按装箱单核对仪器型号及配件,检查仪器无误后方可进行仪器的调试;

3)将析气性测定仪 平稳的放在实验台面上,用随机附带的连线将设备连接好;

4)将电源线插入AC220V仪器三芯插座,仪器必须处于良好的接地状态;

5)建议使用粘度为25/s硅油作为恒温液,(不得加注水或其它具有腐蚀性液体)。恒温液加注时应在壳体标识的液位刻度线内。达到设定温度后应符合标准要求。

6)待一切准备就绪后,打开仪器后面的电源开关,即可开机。

样品的测试

仪器准备

1.按国标GB/T11142-89(国家行业NB/SH/T0810-2010)方法的规定,准备试样并向恒温浴内添加恒温液,使液面到达液位线。

注:操作者在开机前,要观察浴箱内液位在规定位置处!

2.将析气池气管按国标GB/T11142-89(行业标准NB/SH/T0810-2010)的要求进行清洗、烘干并组装好。

3.将析气池挂板安装到油浴箱两个固定滑块导槽里。左侧安装说明书 所示:右侧安装方法同左侧

将固定销扳手向外侧拨开,放下试验板(右侧操作方法相同)。继续向下移动试验板使两个固定销自动弹入试验板固定槽

析气池量气管组件的安装。

将试验板安装好后可以进行析气池及量气管组件的安装。双手拿住组件,使析气管底部高于开口卡环,将量气管放入试验板右侧的侧开口支架后向下放入组件。

5.测试组件放置好后可以进行以下操作:

1)固定好析气池与量气管的锥形接口(用橡皮筋拉紧);

2)安装析气池外电极线(白色);

3)从量气管出口注入一半刻度的邻苯二甲酸二丁酯试剂;

4)从析气池口注入经过滤后的5ml油样;

5)安装带有电极线(红色)及针阀的高压空心电极;

6)检查无误后拿住挂板上部把手,松开两侧的固定销扳手后将挂板及安装好的组件放入恒温浴箱;

7)将高压线及附带的管路连接好;

注:连接组件进、排气管时应双手配合,防止损坏玻璃制品。

8)连接好控制器、高压发生器、析气性测定仪间的各个信号线及电源线(保证接地良好);

9)通过φ6PU管连接析气性测定仪后部的氢气输入快插接头与氢气减压阀出口。

注:氢气输入压力建议在0.05~0.1Mpa。压力过高会损坏内部的电子流量计。

注意事项

1)析气性测定仪外壳应与大地接触良好以保证安全;

2)恒温浴内没有液体时,不得启动仪器,否则将损坏加热器。

3)在更换保险丝或其它零部件时,应拔下电源插头;

4)如果更换了新的量气管需要重新输入数据。

5)非专业人员不得随意拆修仪器,避免造成更大损失;

6)析气性测定仪使用完毕后,应及时切断电源;

7)交流电源(AC220V)接地端必须可靠接地。
