冷镜露点分析仪使用操作方法及简单的实验流程
返回列表 来源: 发布日期: 2022.07.26

图怪兽_1fb5b33ac2e8d8dbf3949f910fa8b77c_61242

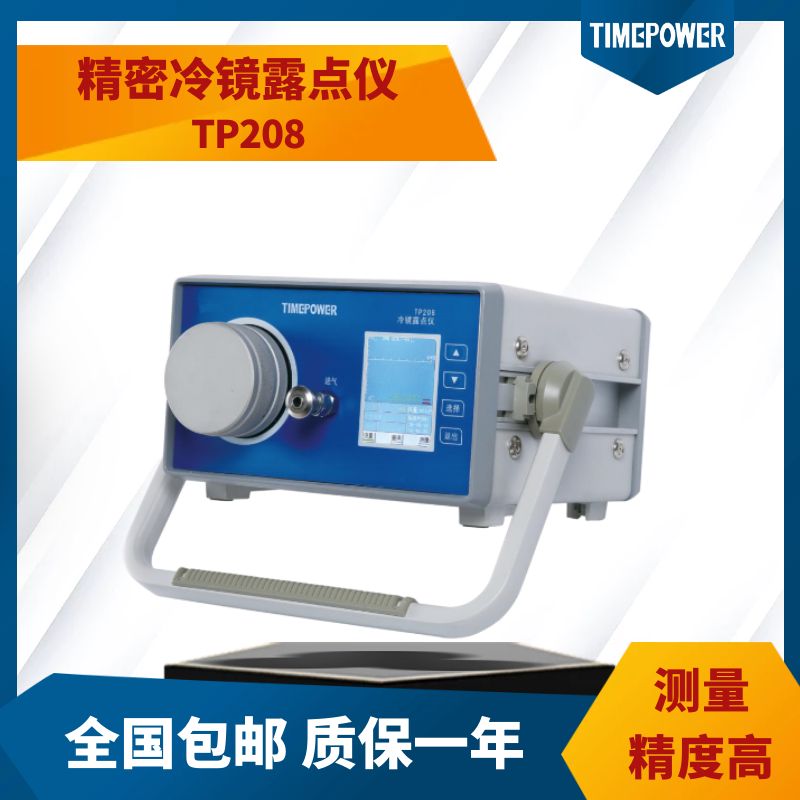

精密冷镜露点仪TP208适用于GB/T5832.2、GB/T11605、GB/T17283国家标准,广泛应用于气象、电力、冶金、石化、电子、纺织、医药、食品、空调、航空航天等领域。许多生产过程都需要对湿度进行测量和控制。而采用该测量具有准确度高、量程宽、使用方便等特点,因此国内外普遍用它作为湿度测量的标准仪器,也可作为工业在线测湿仪器。

精密冷镜露点仪TP208是我公司根据国内外技术发展趋势和国内外电力工业的需要而开发的新产品。它融合了信号检测技术、模糊控制及数据处理技术,选用了高性能、高集成度的优质进口先进器件,高度体现了数字技术的先进性,提高了国内此类仪器的技术水平。

精密冷镜露点仪TP208主要由四部分组成:光路系统、制冷系统、气路系统、电控系统。测量是基于冷镜原理,保证直接、精确地反映实际的湿度情况,无滞后现象。

注:1、在常压下,SF6的凝华点为-63.8℃,这样当温度降到-63.8℃以下时,SF6会液化,因而影响对露点的测量。

2、管输天然气的水露点范围一般为-25℃~5℃,在相对的气体压力下,水含量范围(体积分数)为50×10-5~200×10-6在特殊环境下,水露点范围也可能更宽。

3、精密冷镜露点仪TP208针对这一情况,在低温环境使用仪器时,仪器会自动控制制冷温度,使镜面温度不会长时间降到-64℃以下,防止SF6的液化,保证露点测量的顺利进行,解决了以往其它仪器不能在低温环境下测量低露点的问题。

功能特点

1、基于冷镜原理,直接、准确的反应实际的湿度情况,无滞后现象;

2、不需校准,全程曲线跟踪修正;

3、超大储存功能及查询功能;

4、操作简单、携带方便、重复性好、响应速度快;

5、可视化显示凝霜进度,便于判断测试进程;

6、抗污染、抗干扰;

7、灵敏度高、稳定性好;

使用方法

1、测量前确认精密冷镜露点仪TP208调节阀完全关闭。

2、通用接头正确连接待测设备,确保不漏气。

3、用手握住调节阀,将快速接头用力插入仪器前面板进气口处,听到“咔”的一声,证明快速接头已正确连接到仪器。

4、开机,选择要测量的气体,按“OK”键选择。

注:测量前若有条件应待机状态使用高纯氮气吹扫15分钟,此时调节流量调节阀在30L/h以保证后续测量准确度。

5、点击“设置”按键,查看“光能量”栏应显示在99%~100%,若不在要求范围按照3.2检查镜面操作或选中光能量未使用“OK”键调整光能量,当系统自动调整回范围内时,再次按下“OK”键确定后返回初始界面。

6、打开待测设备阀门,慢慢调节调节阀,使仪器液晶屏显示的流量显示到(20~30)L/h。

7、当曲线平稳呈直线状且露点图标完全覆盖至顶端横线处此时可判定露点稳定,可以记录数据,按“停止”键结束测量。

8、测量完成后,让温度回升到环境温度后,若再次测量,重复上述3.5步骤5、6、7即可;若结束,应过程关闭设备阀门,当本设备显示界面流量为0L/h时,关闭调节阀。

9、用手将快速接头的卡套向前推,可将快速接头拆下。

注:1.气路管与接头的连接部位应注意不要打死弯,否则破坏管口密封性。

2.气路管在长期不用时,应用密封塞密封处理,防止管路污染或受潮。

3.气路管密封性不好时,测量结果将不准确。

清洁

冷镜必须进行周期性的清洁。当精密冷镜露点仪TP208警告需要进行清洁时,可用干净的棉花或脱脂棉轻轻擦拭,禁止使用渗渍过的纸。如有可能,可用渗过无水酒精的棉花擦拭。

光源和接收管只能用吹扫球吹拭的方法进行清洁。

简易操作流程

测量前的准备

1.选择正确的接头并干燥,然后连接到取气管路。

2.完全关闭流量调节阀,连接管路到设备取气口。

3.仪器通电并开机,将取气管路快速插头插入仪器进气口。

4.确保气室密封良好,顺时针旋紧气室盖。

测量

1.选择待测气体。

2.按确定即进入测量界面,按测量键即开始测量。

3.当镜面温度基本不变(即曲线基本走平),按“停止”键即结束测量,此时屏幕上显示露点值和水分值(结果显示区上排为未考虑环境温度对设备含水量有影响的结果,下排为根据环境温度修正后的值,仅限于SF6气体);

结束测量

1.先关设备阀门(若有),再关流量调节阀;

2.拆管路,关机,拔电源线.

注意事项

1.测试钢瓶气必须接减压阀,测钢瓶新气对气路和接头等干燥程度有更高的要求,需要冲洗管路更长时间.(可用细长螺丝刀顶开取气管路快速插头内的自封阀冲洗,这样干燥快,效果好)

2.可靠连接和紧固,避免漏气.

3.若连续多次测量,需等待镜面温度回升到室温以上以消除镜面上已有的霜层再进行下次测量.(镜面霜层未消除干净,系统将提示检查镜面)



相关仪器:

精密冷镜露点仪TP208
